作者：網站管理員 發布時間：2024-04-25 瀏覽次數：

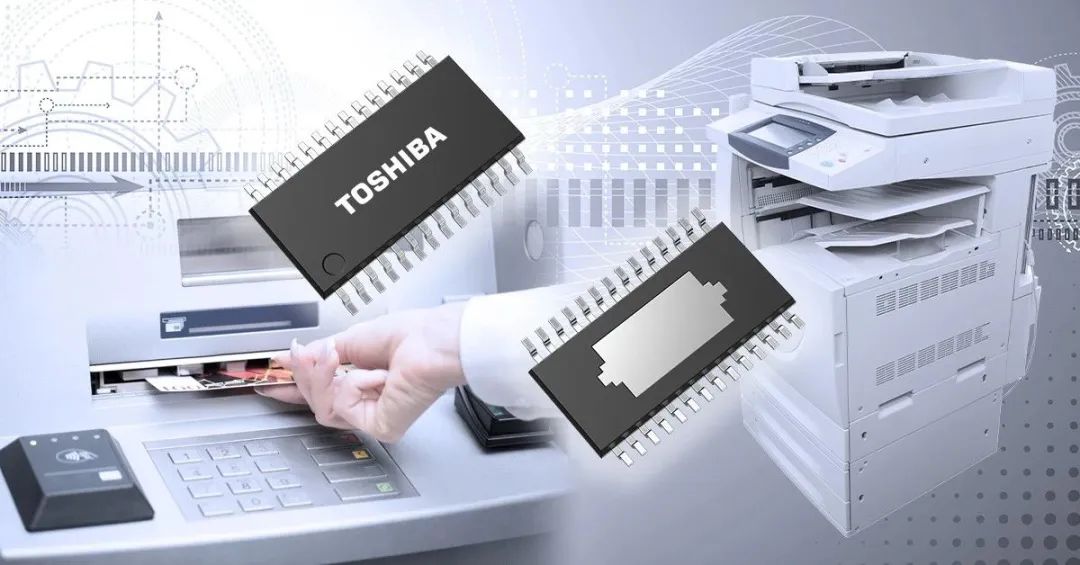

東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，面向消費類產品和工業設備推出電機驅動IC“TB67S581FNG”、“TB67S580FNG”、“TB67H481FNG”和“TB67H480FNG”，其需要的外部部件數量不僅有所減少，而且還采用了極為通用且節省空間的小型封裝。隨著4款新產品的推出，東芝進一步擴大了其產品線。該產品于今日開始支持批量出貨。
其中，TB67S581FNG和TB67S580FNG這兩款新產品是2相雙極步進電機驅動IC。TB67S581FNG的電機輸出額定電壓（絕對最大值）為50V，電機輸出額定電流（絕對最大值）為2.5A[1]，TB67S580FNG的電機輸出額定電壓（絕對最大值）及電流（絕對最大值）則分別為50V和1.6A[1]。
其它兩款產品TB67H481FNG和TB67H480FNG為恒流雙H橋驅動IC，電機輸出額定電壓（絕對最大值）為50V，電機輸出額定電流（絕對最大值）為2.5A[1]。TB67H481FNG的輸入接口為IN輸入，TB67H480FNG則使用PHASE輸入。
今天推出的這四款產品采用極為通用的小型HTSSOP28封裝，其表貼面積比東芝當前產品TB67S109AFNG使用的HTSSOP48封裝大約小39%。與四周排列端子的QFN型封裝不同，HTSSOP封裝在兩個方向排列端子，因此在電路板上布線更為便捷。這些IC都內部集成了用于電荷泵電路的電容，不僅可減少外部部件，而且還可節省電路板空間。
電機驅動IC不僅支持8.2V至44V的電機電源電壓，而且休眠模式下低功耗電流（IM1）最高為20μA，因此可廣泛用于12V/24V電源應用。
東芝將持續開發廣泛應用的產品，并提供總體解決方案，幫助簡化設計、縮小電路板面積并降低總成本。
● 打印機
● 多功能打印機
● 自動取款機（ATM）
● 外幣兌換機
● 監控攝像頭
● 投影儀等
特性
● 小型HTSSOP28封裝：6.4mm×9.7mm（典型值）
● 電荷泵電路無需外接電容
● 低功耗：IM1＝20μA（最大值）（休眠模式）
主要規格
（除非另有說明，Ta＝25℃）
注：
[1] 驅動電機的實際電流會受環境溫度、電源電壓及其它工作條件限制。
